Co zawiera projekt budowlany? PZT, PAB i projekt techniczny

Dobry projekt budowlany to nie tylko rysunek przyszłego domu, ale komplet dokumentów, który porządkuje lokalizację, architekturę, konstrukcję i wymagane uzgodnienia. Jeśli chcesz zrozumieć, co naprawdę znajduje się w projekcie i które jego części mają znaczenie na etapie formalności, trzeba spojrzeć na dokument całościowo, a nie wyłącznie przez pryzmat jednej mapy czy jednego rzutu. Poniżej rozkładam temat praktycznie, od podziału na części, przez zawartość każdej z nich, aż po załączniki i błędy, które najczęściej spowalniają całą procedurę.

Najpierw rozdziel trzy części dokumentacji

Ja zawsze zaczynam od prostego podziału: jedna część odpowiada za działkę i otoczenie, druga za architekturę i funkcję obiektu, a trzecia za techniczne detale wykonawcze. To porządkuje całą dokumentację i od razu pokazuje, gdzie szukać konkretnej informacji. Taki układ nie jest przypadkowy, bo pozwala urzędowi ocenić zgodność inwestycji z przepisami, a projektantowi dopracować rozwiązania bez mieszania kilku poziomów szczegółowości w jednym miejscu.

W praktyce to rozróżnienie oszczędza mnóstwo nieporozumień. Kiedy ktoś pyta, co zawiera projekt budowlany, odpowiedź nie brzmi: „jedną listę rzeczy”, tylko właśnie: „trzy różne opracowania, z których każde ma inną rolę”. To prowadzi nas wprost do pierwszej części, czyli do projektu zagospodarowania działki lub terenu.

Co zawiera projekt zagospodarowania działki lub terenu

To jest część, którą czytam jako pierwszą, bo ona pokazuje, jak inwestycja siedzi w działce. W przypadku domu jednorodzinnego widać tu nie tylko sam budynek, ale też dojazd, dojście, układ instalacji, odwodnienie terenu i to, jak obiekt wpływa na otoczenie. Dla inwestora to często najbardziej „czytelna” warstwa projektu, bo łączy mapę z realnym planem zagospodarowania parceli.

Część opisowa

W opisie PZT znajdują się przede wszystkim:

• określenie przedmiotu zamierzenia budowlanego, a przy większej inwestycji także jego zakresu,
• opis istniejącego zagospodarowania działki lub terenu, w tym ewentualnych obiektów przeznaczonych do rozbiórki,
• projektowane zagospodarowanie, czyli m.in. urządzenia budowlane, sposób odprowadzania lub oczyszczania ścieków, układ komunikacyjny, dostęp do drogi publicznej oraz parametry sieci i uzbrojenia terenu,
• zestawienie powierzchni zabudowy, dróg, parkingów, placów, chodników i powierzchni biologicznie czynnej,
• informacje o ograniczeniach wynikających z planu miejscowego albo decyzji o warunkach zabudowy, o ochronie konserwatorskiej, o terenie górniczym i o zagrożeniach dla środowiska lub zdrowia,
• warunki ochrony przeciwpożarowej, jeśli mają znaczenie dla inwestycji,
• inne dane wynikające ze specyfiki obiektu,
• informację o obszarze oddziaływania obiektu, czyli o tym, na jaki teren inwestycja może wpływać formalnie i funkcjonalnie.

Ta ostatnia pozycja jest szczególnie ważna, bo wpływa na to, jak szeroko trzeba patrzeć na sąsiedztwo działki. W praktyce właśnie obszar oddziaływania bywa punktem zapalnym, jeśli projektant za bardzo uprości analizę albo nie uwzględni lokalnych ograniczeń.

Część rysunkowa

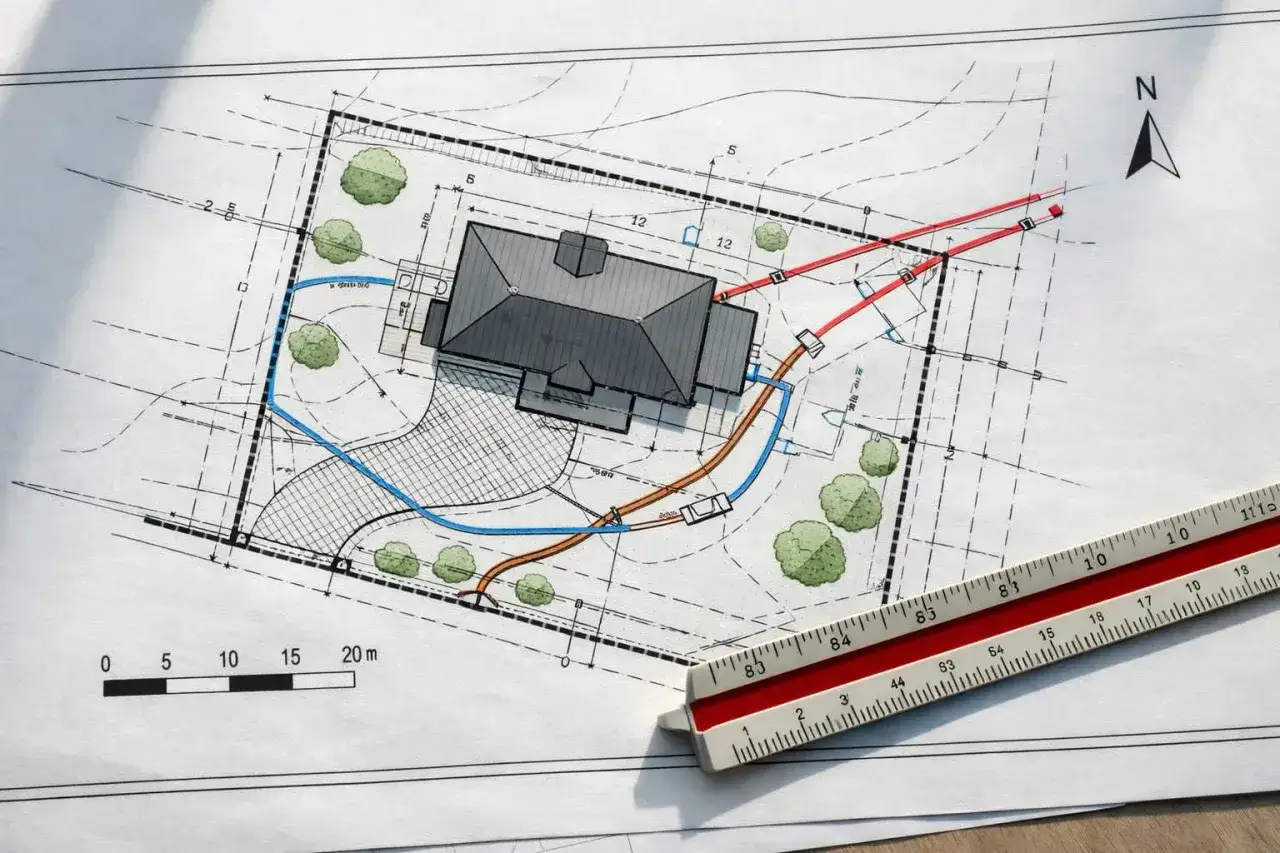

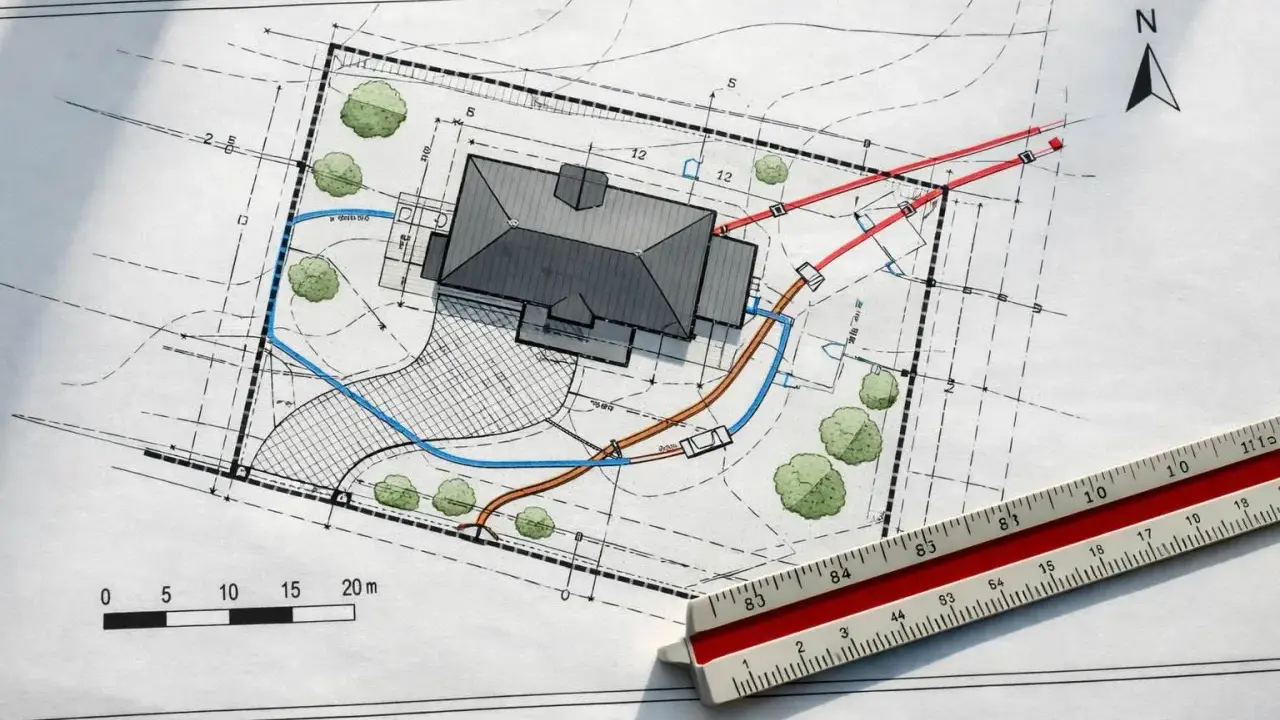

Rysunek PZT pokazuje m.in. granice działki, orientację względem stron świata, usytuowanie istniejących i projektowanych obiektów, dojścia, dojazdy, układ komunikacji wewnętrznej, sieci, przyłącza, zieleń oraz terenowe różnice poziomów. Dla inwestycji etapowanych pojawia się też kolejność realizacji poszczególnych obiektów.

W praktyce ten rysunek powinien być czytelny bez zgadywania. Dlatego stosuje się tu mapę do celów projektowych, a skale są większe niż w pozostałych częściach, zwykle nie mniejsze niż 1:500, a dla obiektów liniowych nie mniejsze niż 1:1000. Jeśli projekt rozrasta się do kilku rysunków, lepiej to rozbić, niż wciskać wszystko na jeden arkusz i tracić czytelność.

Po PZT naturalnie przechodzi się do drugiej warstwy, czyli do opisu tego, jak obiekt ma wyglądać, działać i spełniać wymagania użytkowe.

Co zawiera projekt architektoniczno-budowlany

Ta część odpowiada na pytanie, co właściwie wolno i chce się zbudować. Dla mnie to środek ciężkości całej dokumentacji, bo właśnie tutaj widać funkcję obiektu, jego bryłę, rozwiązania architektoniczne, podstawowe parametry i kwestie związane z użytkowaniem. Jeśli PZT mówi „gdzie”, to PAB mówi „co i w jakiej formie”.

Opis, który porządkuje inwestycję

W części opisowej PAB pojawiają się przede wszystkim:

• rodzaj i kategoria obiektu,
• zamierzony sposób użytkowania i program użytkowy, czyli to, jak obiekt ma działać na co dzień,
• układ przestrzenny i forma architektoniczna, w tym wygląd zewnętrzny, wykończenie i kolorystyka elewacji,
• charakterystyczne parametry obiektu, takie jak kubatura, powierzchnie, wysokość, długość, szerokość, średnica i liczba kondygnacji,
• rozwiązania dotyczące dostępności dla osób ze szczególnymi potrzebami,
• parametry środowiskowe, m.in. zużycie wody, odprowadzanie ścieków, emisje, hałas, drgania i wpływ na otoczenie,
• analiza możliwości wykorzystania systemów alternatywnych zaopatrzenia w energię i ciepło, jeśli dotyczy budynku,
• informacje o zasadniczych elementach wyposażenia budowlano-instalacyjnego,
• dane dotyczące ochrony przeciwpożarowej,
• informacja o zgodzie na odstępstwo albo o zgodzie wydanej przez właściwy organ, jeśli taka sytuacja występuje.

To nie jest ozdobna narracja o budynku, tylko konkretna odpowiedź na pytanie, czy obiekt spełnia wymagania formalne, funkcjonalne i techniczne na poziomie ogólnym. W przypadku domu jednorodzinnego oznacza to na przykład, że w tym miejscu trzeba jasno opisać bryłę, układ pomieszczeń, podstawowe rozwiązania energooszczędne i sposób korzystania z budynku, a nie jedynie wrzucić ładne wizualizacje.

Rysunki, które pokazują formę i funkcję

W części rysunkowej PAB dla budynków pojawiają się rzuty wszystkich charakterystycznych poziomów, charakterystyczne przekroje oraz widoki elewacji i dachu lub przekrycia. Ich zadaniem jest wyjaśnienie układu funkcjonalno-przestrzennego i formy architektonicznej, a nie rozrysowanie każdego szczegółu wykonawczego.

W przypadku obiektów innych niż budynki układ rysunków jest podobny, ale dostosowany do typu inwestycji. Skala zwykle nie jest mniejsza niż 1:200 dla większych obiektów i 1:100 dla pozostałych. To ważne, bo zbyt mała skala albo zbyt ogólny rysunek potrafią ukryć błąd, który wychodzi dopiero na etapie urzędu albo, co gorsza, na budowie.

Skoro PAB pokazuje już ogólny obraz inwestycji, kolejnym krokiem jest szczegół, czyli projekt techniczny, bez którego wykonanie robót szybko zaczyna się robić zbyt uznaniowe.

Co zawiera projekt techniczny

Projekt techniczny to część, która często bywa niedoceniana przez osoby spoza branży, a to właśnie ona odpowiada za realne wykonanie obiektu. Ja traktuję ją jako dokument, który spina konstrukcję, instalacje i technologię w spójną całość. Inaczej mówiąc, PAB mówi, jak budynek ma wyglądać i działać, a PT wyjaśnia, jak go bezpiecznie i poprawnie zbudować.

Najważniejsze elementy opisu

W części opisowej projektu technicznego powinny znaleźć się co najmniej:

• rozwiązania konstrukcyjne obiektu, schematy statyczne i założenia do obliczeń,
• wyniki obliczeń konstrukcyjnych oraz rozwiązania materiałowe podstawowych elementów,
• ekspertyza techniczna przy przebudowie, rozbudowie lub nadbudowie, jeśli jest potrzebna,
• geotechniczne warunki i sposób posadowienia obiektu, a czasem także dokumentacja badań podłoża gruntowego i projekt geotechniczny,
• dokumentacja geologiczno-inżynierska, jeśli inwestycja tego wymaga,
• rozwiązania konstrukcyjno-materiałowe przegród budowlanych,
• podstawowe parametry technologiczne w obiektach usługowych lub produkcyjnych,
• rozwiązania budowlane i techniczno-instalacyjne dla obiektów liniowych lub obiektów o szczególnym znaczeniu,
• rozwiązania instalacji i urządzeń budowlanych, takich jak ogrzewanie, chłodzenie, wentylacja, wodociągi, kanalizacja, gaz, elektroenergetyka, telekomunikacja, piorunochrony i systemy ochrony przeciwpożarowej,
• sposób powiązania instalacji z sieciami zewnętrznymi, wraz z punktami pomiarowymi i podstawowymi wynikami obliczeń,
• charakterystyka energetyczna budynku.

To właśnie tutaj widać, czy projekt jest naprawdę przygotowany do budowy, a nie tylko „ładnie narysowany”. W praktyce brak spójności w konstrukcji albo instalacjach na tym etapie oznacza później poprawki, dodatkowe uzgodnienia i niepotrzebne koszty.

Przeczytaj również: Panele PCV na ścianę: Jaki klej i jak kleić, by trzymały latami?

Rysunki techniczne

Część rysunkowa PT obejmuje m.in. rzuty wszystkich charakterystycznych poziomów, przekroje, elewacje, widok dachu lub przekrycia, a dla obiektów liniowych także przekroje poprzeczne i podłużne. Jeżeli sama forma architektoniczna albo układ instalacji tego wymaga, projekt może zawierać dodatkowe rysunki przegród zewnętrznych, schematy instalacji i detale techniczne.

Najważniejsze jest jednak coś innego: projekt techniczny musi być zgodny z PZT i PAB. To nie jest osobna, oderwana historia. Jeśli architektura mówi jedno, a konstrukcja drugie, dokumentacja traci wartość praktyczną, nawet jeśli formalnie wygląda na kompletną.

Po technice czas zejść na poziom formalny, bo właśnie tam najczęściej chowają się drobne błędy, które robią duży kłopot.

Jakie załączniki i formalności trzeba dopiąć

Tu nie ma miejsca na improwizację. W dokumentacji budowlanej liczy się nie tylko treść merytoryczna, ale też porządek, podpisy, spis treści, numeracja i komplet załączników. W praktyce właśnie te elementy decydują, czy projekt da się sprawnie odczytać i zweryfikować. GUNB porządkuje tę kwestię bardzo jasno, wskazując, że załączniki projektu budowlanego stanowią zamknięty zestaw dokumentów związanych z całym zamierzeniem lub z konkretnym opracowaniem.

Do załączników zaliczają się też dokumenty takie jak wymagane opinie i uzgodnienia, a w praktyce również informacja BIOZ, jeśli jest wymagana dla danej inwestycji. To ważne, bo część osób myli załącznik z dowolnym „dodatkiem”, a to są dwa różne pojęcia. Załącznik ma swoje miejsce i swoją funkcję, a nie jest luźnym dodatkiem do projektu.

W wersji elektronicznej trzeba też pilnować porządku plików. Zasada jest prosta: 1 plik = 1 tom, a projekt techniczny powinien występować osobno od PZT i PAB. Dopuszczalna jest wspólna oprawa PZT i PAB, ale nie warto tego upraszczać ponad rozsądek, jeśli później dokumenty mają być szybko sprawdzane przez urząd albo wykonawcę.

Skoro formalności mamy już rozpisane, zostaje jeszcze pytanie praktyczne: gdzie najczęściej inwestorzy i nawet mniej doświadczeni projektanci popełniają błędy.

Najczęstsze błędy, które widzę w praktyce

Najwięcej problemów nie robi sam brak jednego rysunku, tylko niespójność całej dokumentacji. Projekt budowlany może wyglądać na kompletny, a mimo to wrócić do poprawy, jeśli poszczególne części przeczą sobie nawzajem. To właśnie dlatego weryfikuję go nie sekcja po sekcji, lecz także „na przecięciach” między dokumentami.

• Mieszanie poziomów szczegółowości - w PAB pojawiają się detale wykonawcze, które powinny być w PT, albo odwrotnie.
• Rozjazd między opisem a rysunkiem - opis mówi jedno, a rzuty pokazują coś innego.
• Zbyt ogólny PZT - brak czytelnego dojazdu, mediów, powierzchni biologicznie czynnej lub obszaru oddziaływania.
• Za słaby opis funkcji budynku - trudno ustalić, jak obiekt ma działać w praktyce.
• Pominięcie ograniczeń terenu - plan miejscowy, warunki zabudowy, ochrona konserwatorska albo teren górniczy nie są właściwie uwzględnione.
• Niekompletne załączniki - brak uzgodnień, podpisów, spisu treści albo właściwego uporządkowania dokumentów.
• Nieczytelna dokumentacja elektroniczna - złe nazwy plików, brak numeracji, mieszanie tomów i formatów.
• Założenie, że projekt techniczny można potraktować po macoszemu - to najkrótsza droga do problemów na budowie.

Jeśli miałbym wskazać jeden praktyczny wniosek, to byłby on prosty: nie chodzi o to, by dokumentacja była „gruba”, tylko by była logiczna. Dobrze opracowany projekt nie męczy czytającego sprzecznościami, tylko prowadzi go od ogółu do szczegółu.

To prowadzi mnie do ostatniego kroku, czyli do szybkiej listy kontrolnej, którą warto zrobić zanim projekt trafi do urzędu.

Co sprawdzam przed złożeniem projektu do urzędu

Przed oddaniem dokumentacji robię krótki test spójności. Nie zajmuje długo, a potrafi wyłapać większość problemów jeszcze przed oficjalnym złożeniem. Taki przegląd jest szczególnie ważny przy inwestycjach, w których w grę wchodzą ograniczenia działki, uzgodnienia zewnętrzne albo bardziej rozbudowana instalacja.

• Czy PZT pokazuje dokładnie to, co wynika z mapy, dojazdu i warunków działki?
• Czy PAB jasno opisuje funkcję obiektu, jego formę i podstawowe parametry?
• Czy PT rozwija konstrukcję i instalacje bez przeczenia temu, co pokazano wcześniej?
• Czy wszystkie załączniki są przypięte tam, gdzie powinny, i czy ich zestaw jest kompletny?
• Czy podpisy, dane projektantów i ewentualnego sprawdzającego są prawidłowe?
• Czy numeracja stron, tomów i plików elektronicznych jest logiczna i czytelna?
• Czy projekt jest napisany po polsku, w formacie A4 i w technice umożliwiającej bezproblemowe odczytanie?

Jeżeli ten test przejdzie bez zgrzytów, dokumentacja zwykle jest już bardzo blisko stanu gotowego. Właśnie tak rozumiem dobrze przygotowany projekt budowlany: nie jako zbiór przypadkowych kart, ale jako spójny zestaw, który pokazuje inwestycję od działki, przez bryłę i funkcję, aż po techniczne wykonanie. To oszczędza czas, ogranicza poprawki i daje inwestorowi dużo większą kontrolę nad całą formalną stroną budowy.
